高分子网络凝胶法制备纳米粉体的具体工艺为:在一定比例的硝酸盐水溶液中,加入丙烯酰胺、亚甲基双丙烯酰胺和过硫酸铵,在80 ℃聚合,得到凝胶,然后经煅烧,获得氧化物粉体。其凝胶过程如图1所示:亚甲基丙烯酰胺作为网络剂,利用其活化双键的功能团效应,产生高分子网络凝胶,从而使阳离子的活性降低,减少沉淀和烧结过程中的团聚机会。

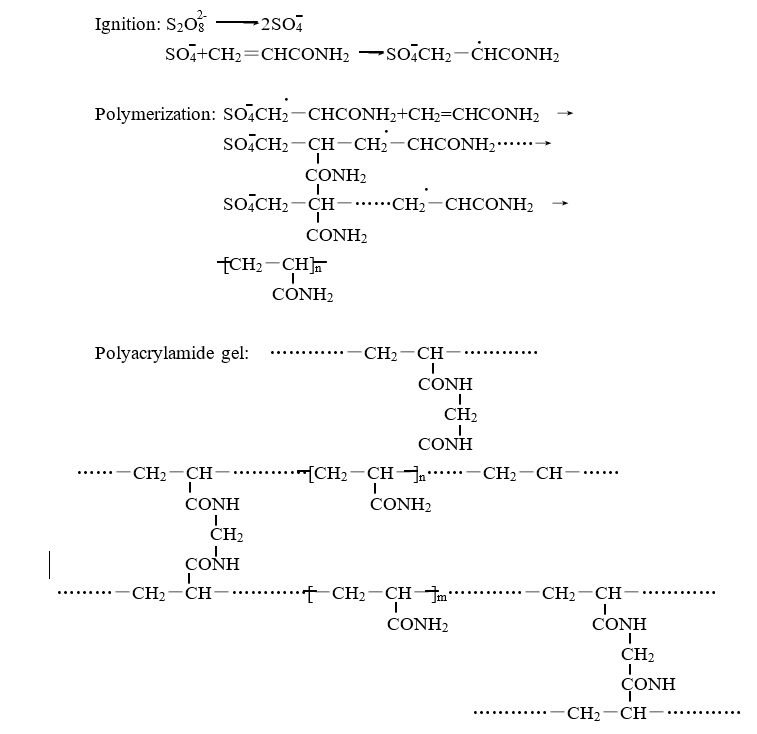

图1高分子网络凝胶法凝胶形成机理图
其制备流程图如图2所示。分别在一定浓度的硝酸盐溶液中,加入丙烯酰胺、亚甲基双丙烯酰胺和过硫酸铵,然后将混合溶液放在电磁搅拌器上充分搅拌0.5小时,使其混合均匀;接着在80 ℃进行水浴,经过10-20min的聚合后,得到凝胶;将凝胶装入素瓷坩埚,放入马弗炉内进行煅烧;然后随炉冷却后取出,再放入研钵反复研磨,最后得到非常疏松的白色粉体。

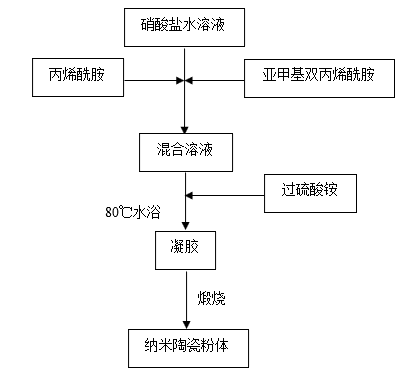

图2 高分子网络凝胶法制备纳米粉体流程图
